Fabrication de TIM 05 - Album 2

Photos de la fabrication de notre nouveau prototype.

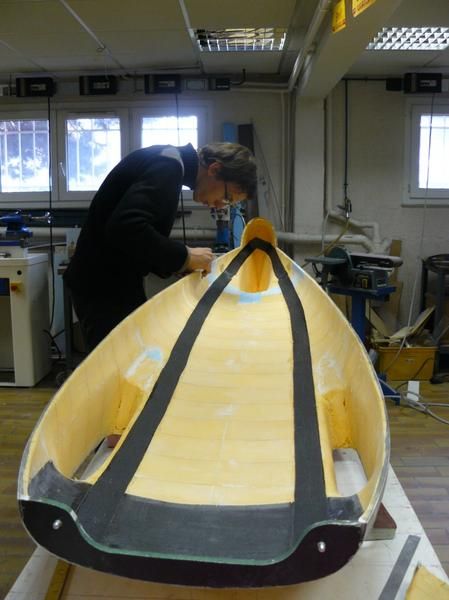

Photo : L'intérieur du capot. On voit nettement les renforcements de carbone, en noir.
Photo : Après avoir déposé la soie, on empêche la coque de se déformer pendant la polymérisation de la résine avec des cales de bois.
Photo : Antoine prépare la pose de nouveaux renforts sur le bas de la coque.
Photo : 00055.JPG
Photo : Les futurs longerons sont en train d'être ajustés à la coque.
Photo : 00065.JPG

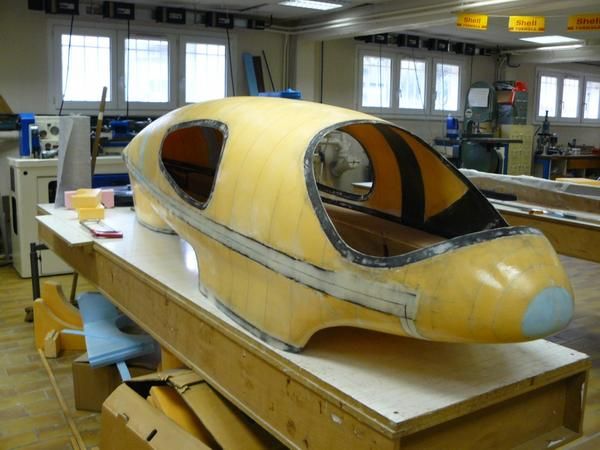

Photo : 00100.JPG

Photo : Un longeron vient d'être recouvert de soie et de carbone.
Photo : Comparaison avec le second longeron encore constitué de mousse seule.

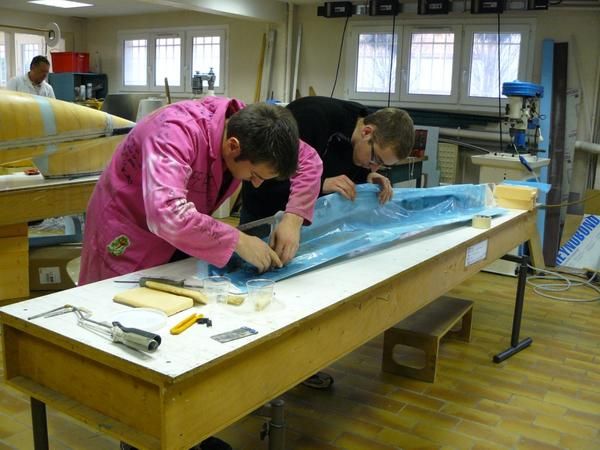

Photo : Le longeron, recouvert de tissus imprégné de résine, est emballé dans un film plastique auto démoulant.

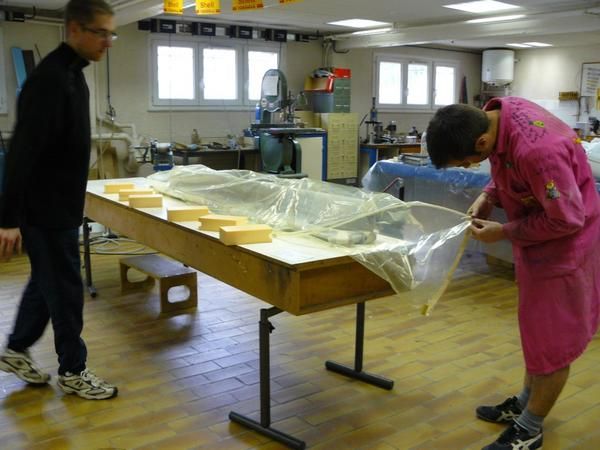

Photo : Une fois recouvert de drain pour pomper l'excès de résine, le longeron est placé dans un sac à vide.

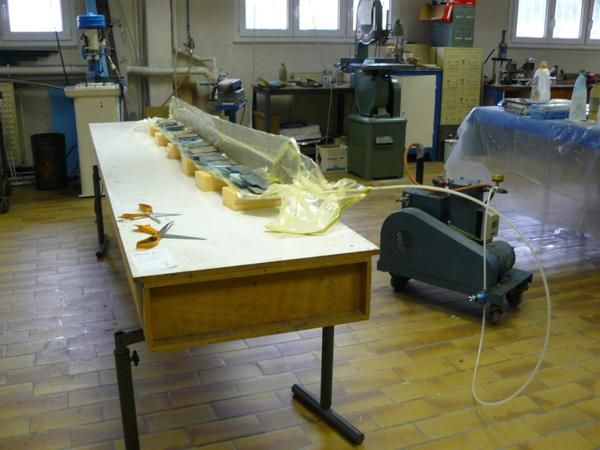

Photo : Une fois le vide fait, le moule est posé sur des cales pour conserver sa rectitude.

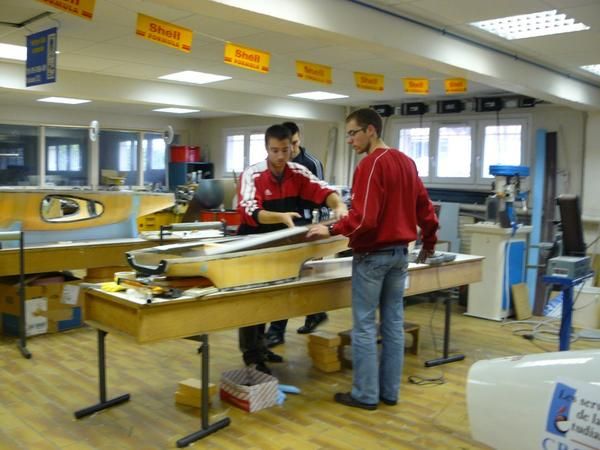

Photo : Les longerons terminés doivent soigneusement être ajustés à la forme de la coque avant d'y être fixés.
Photo : 00135.JPG

Photo : Le scotch blanc permet de tracer proprement des zones de découpe, comme ici les passages de roues.
Photo : 00145.JPG
Photo : 00150.JPG
Photo : De nombreux éléments auxiliaires de la structure peuvent maintenant être ajustés avant que l'ensemble ne soit collé à la coque.
Photo : Les trois longerons juste avant leur assemblage
Photo : Les voici fixés ensemble.
Photo : Détail du rivetage.

Photo : Aurélien découpe de quoi fabriquer de nouvelles roues dans un tissu de carbone préimprégné.
Photo : 01005.JPG
Photo : Guillaume fabrique une pièce en carbone qui servira à l'afficheur du compteur de vitesse.
Photo : Brice et Anthony préparent la cuisson d'une pièce.

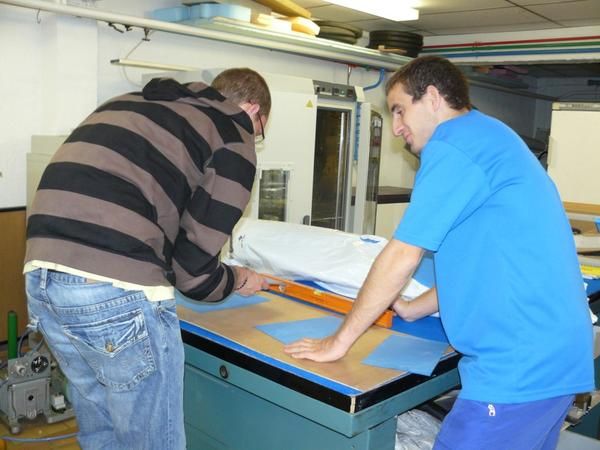

Photo : Quelques découpes de carbone destinées aux roues. Le carbone préimprégné de résine est protégé par des feuilles de plastiques bleues.

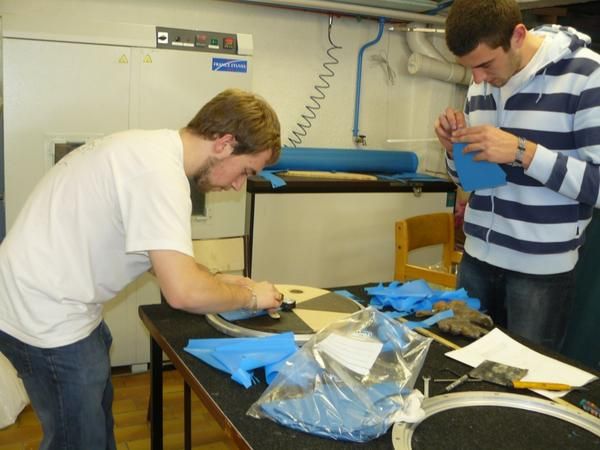

Photo : Aurélien et Gabriel fabriquent un flasque (flanc de roue) en déposant les morceaux de carbone sur un moule.
Photo : 01053.JPG

Photo : 01054.JPG

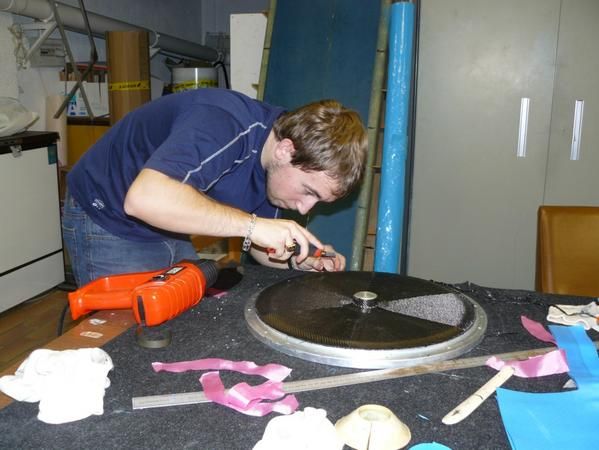

Photo : 01055.JPG
Photo : 01056.JPG
Photo : Voici la pièce terminée. La bande mauve sur le pourtour est appelée "papier d'arrachage". Elle protège une surface de collage et n'est enlevée qu'au dernier moment avant l'assemblage définitif des pièces par collage.
Photo : 01065.JPG
Photo : L'assemblage des différentes parties d'une roue.
