Mini Tim

Fabrication d'une maquette à l'échelle 1/10

- Retour au sommaire -
Photo : Le procédé de fabrication est le même que pour nos véhicules...

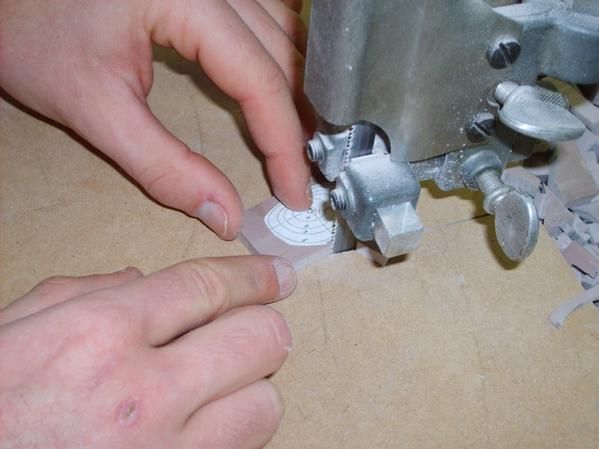

Photo : On découpe des tranches à partir de gabarits imprimés.
Photo : 00015.jpg

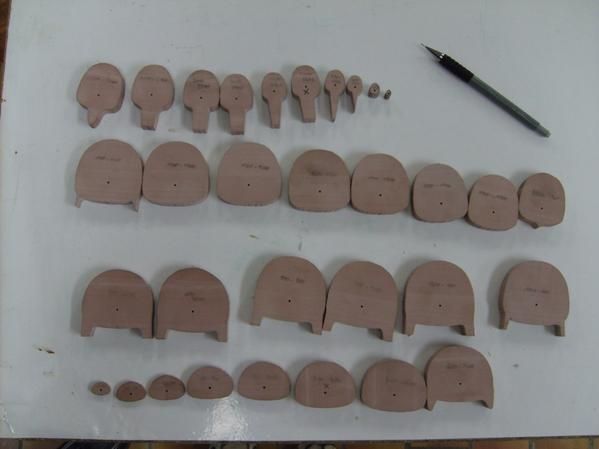

Photo : L\'ensemble des tranches de maquette découpées.
Photo : Les tranches sont numérotées et percées en leur centre.

Photo : Puis sont enfilées sur une tige métalique et collées entre elles.
Photo : 00035.jpg
Photo : On obtient la forme de notre prototype.
Photo : 00045.jpg
Photo : 00050.jpg

Photo : 00050.jpg
Photo : 00055.jpg

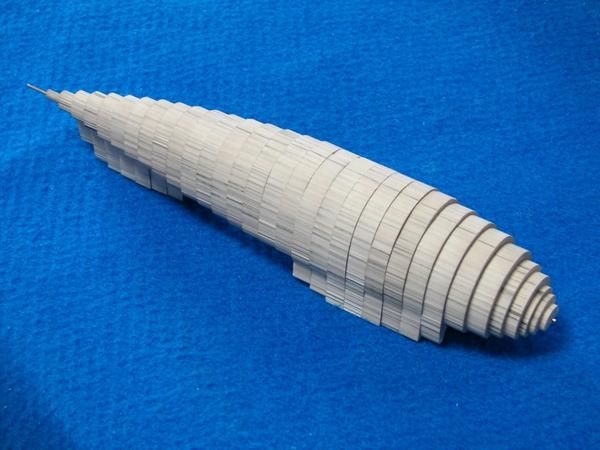

Photo : 00060.jpg
Photo : 00065.jpg

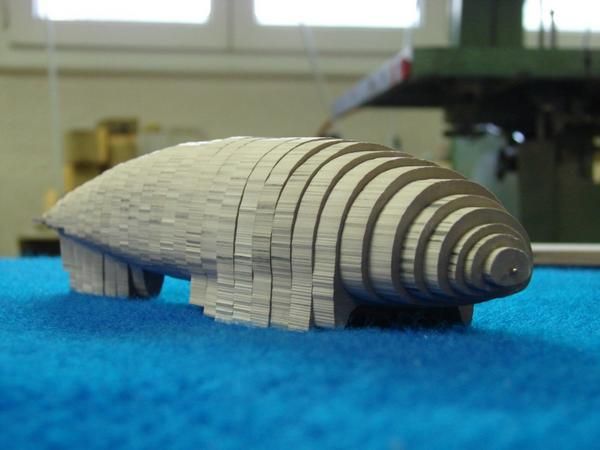

Photo : 00070.jpg

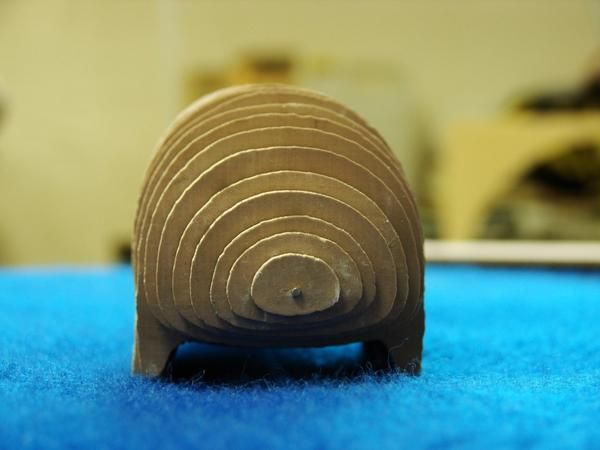

Photo : 00075.jpg
Photo : 00080.jpg
Photo : 00085.jpg

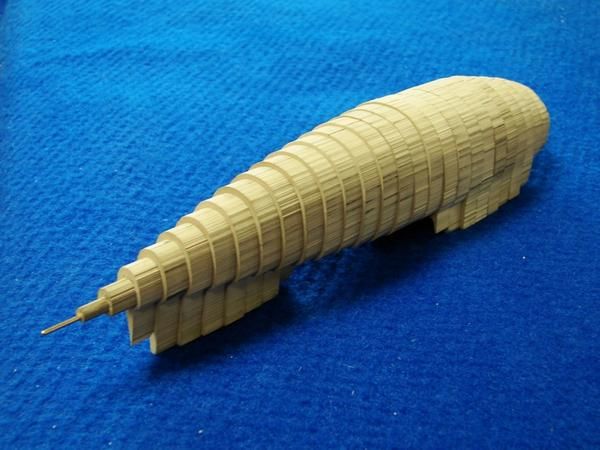

Photo : 00090.jpg

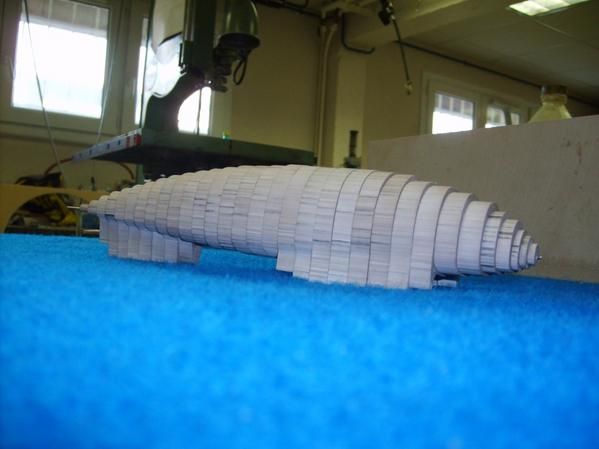

Photo : 00092.jpg

Photo : Il faut ensuite poncer les \"marches d\'escalier\"

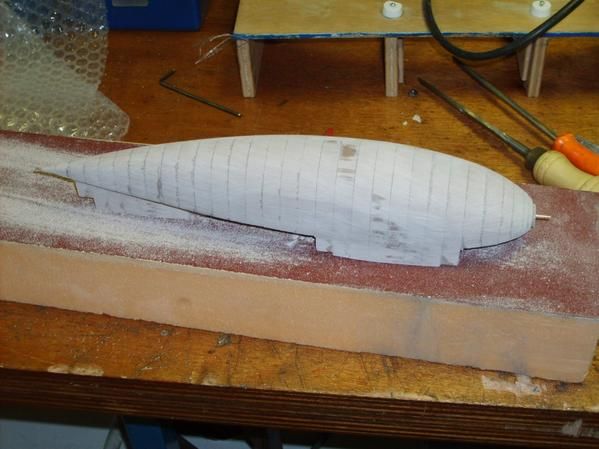

Photo : 00100.jpg
Photo : 00105.jpg

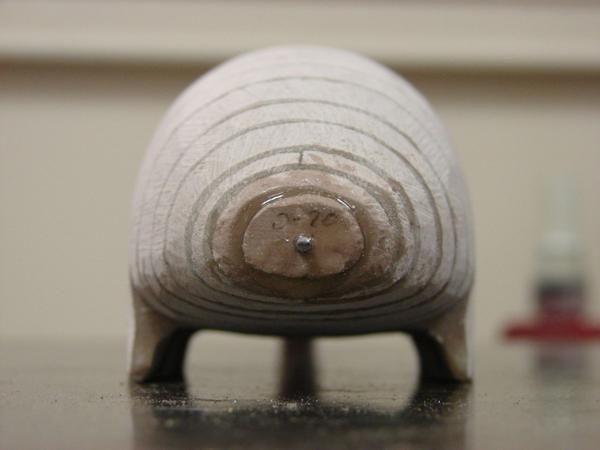

Photo : 00110.jpg
Photo : 00115.jpg

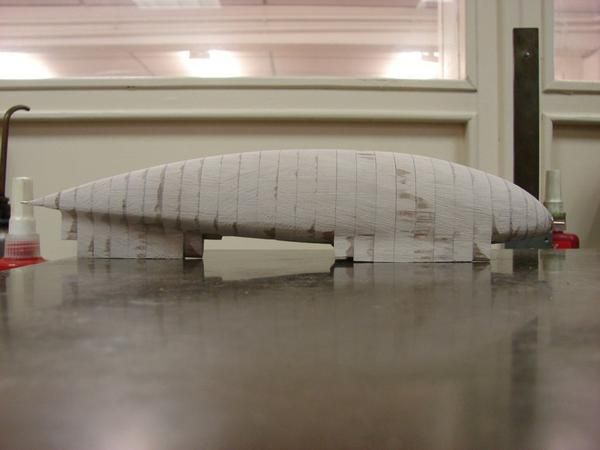

Photo : 00120.jpg
Photo : Le travail est presque terminé.
Photo : Des roues ont été ajoutées.
Photo : 00140.jpg
Photo : 00145.jpg

Photo : Moule en deux parties pour la maquette de TIM03.
Photo : Etienne et le bocal de gel-coat.
Photo : Etienne fignole le moule.
Photo : 00315.jpg
Photo : Les deux produits à mélanger pour obtenir la résine de coulée.

Photo : On dose des quantités égales de chaque réactif (ici 80g d\'isocyanate et 80g de polyol)
Photo : Et on les verse dans le moule... En fait il faudrait 400g de résine pour remplir le moule, mais en le faisant tourner dans tous les sens, on arrive à recouvrir les parois et à former ainsi une coque de résine.
Photo : Au bout de 10min, la résine est devenue rigide et on peut arrêter de remuer le moule. Il faudra attendre 3h à température ambiante (ou 45min à 40°C) pour qu\'elle soit devenue assez solide pour le démoulage.
Photo : On enlève les vis et les tiroirs qui servent à mouler les passages des roues.
Photo : Et on peut ouvrir le moule...

Photo : 00380.jpg
Photo : 00385.jpg
Photo : Un mini TIM sur un grand TIM.

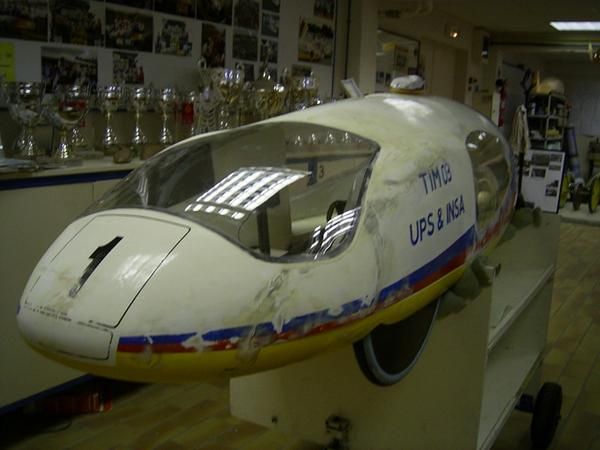

Photo : 00395.jpg
Photo : Peinte et décorée avec des autocollants.

Photo : Baptiste à moulé l\'empreinte supérieure qui servira à faire le moule de TIM04.
Photo : La partie inférieure du moule est réalisée en élastomère afin de faciliter le démoulage au niveau des pantalons de roue. Ici Guillaume et Grégory coulent le silicone dans un coffrage en bois.
Photo : Help les gars, ça se passe pas comme prévu!

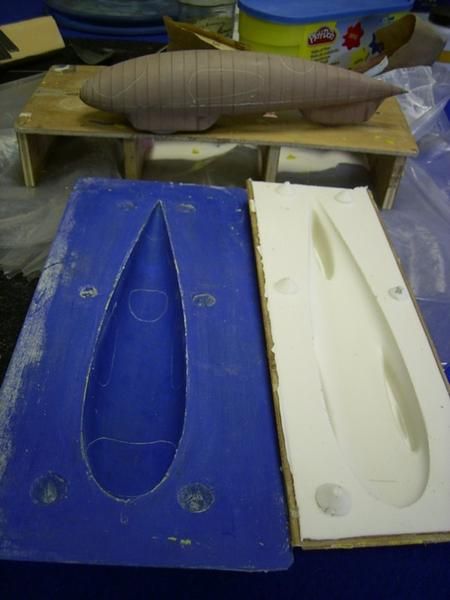

Photo : Malgré nos déboires nous arrivons à un résultat propre: à gauche la partie supérieure du moule en fibre de verre, à droite la partie inférieure en silicone, et en haut l\'original.

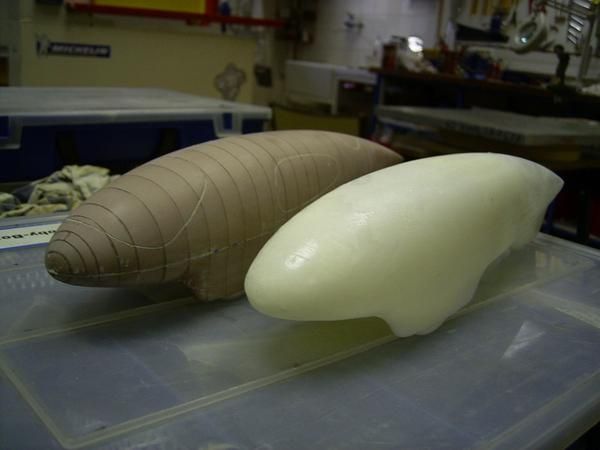

Photo : La première maquette de TIM04 à côté de l\'original.

Photo : 00600.jpg
Photo : 00601.jpg
