Fabrication de TIM 04 (Album 2)

Photos de la fabrication de notre dernier prototype.

- Retour au sommaire -
Photo : 00001.jpg
Photo : Et hop! Une feuille de soie!

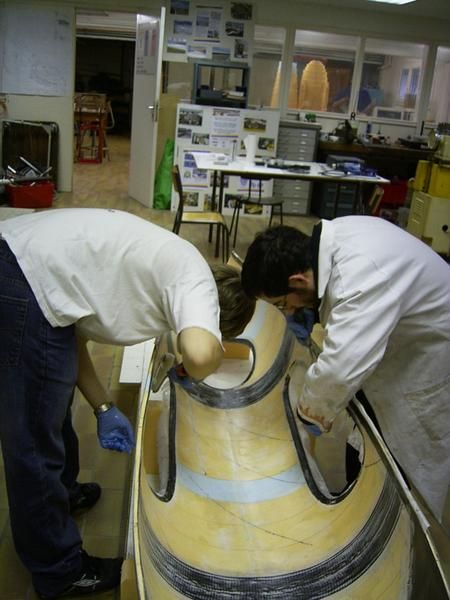

Photo : Des bulles, des plis, des cloques... Autant de choses amusantes qui transforment une opération de routine en calvaire...

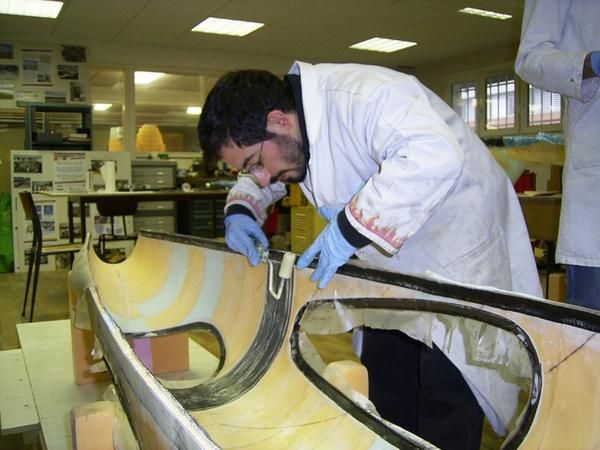

Photo : 00015.jpg
Photo : 00020.jpg
Photo : 00025.jpg

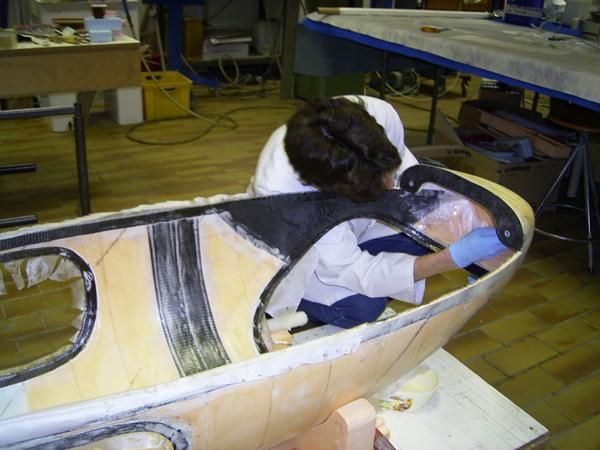

Photo : Baptiste s\'occupe de la partie la plus amusante...

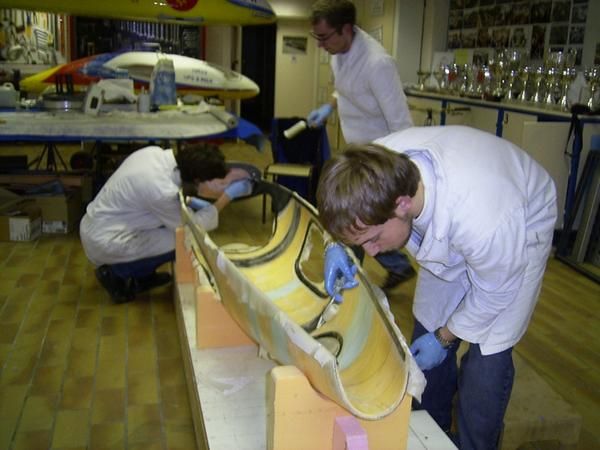

Photo : 00035.jpg

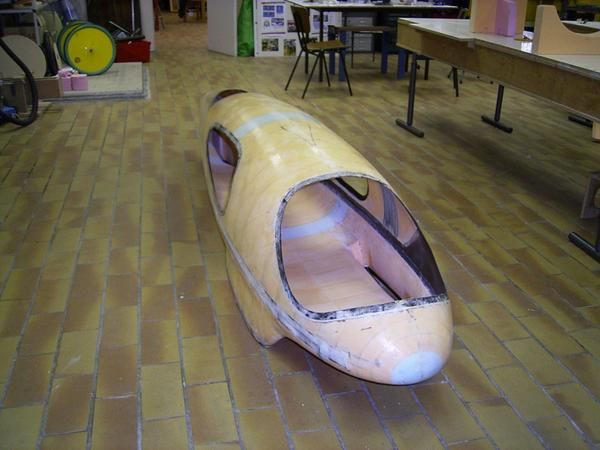

Photo : 00050.jpg
Photo : Gregory découpe l\'entrée d\'air qui sert à aérer le cockpit.

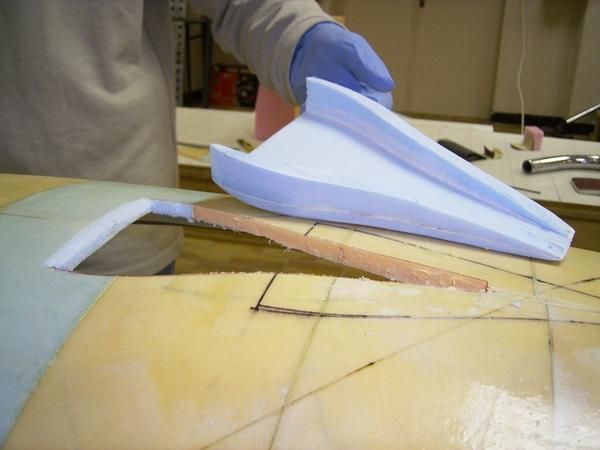

Photo : Ce bloc de mousse prendra place sous l\'ouverture pour guider le flux d\'air.
Photo : 00065.jpg
Photo : 00070.jpg
Photo : 00072.jpg

Photo : 00075.jpg
Photo : Mise en place de la soie à l\'intérieur de l\'intrados.
Photo : Les \"pantalons\" sont difficiles d\'accés et il n\'est pas évident d\'y appliquer les bandes de tissus...
Photo : 00110.jpg
Photo : 00115.jpg

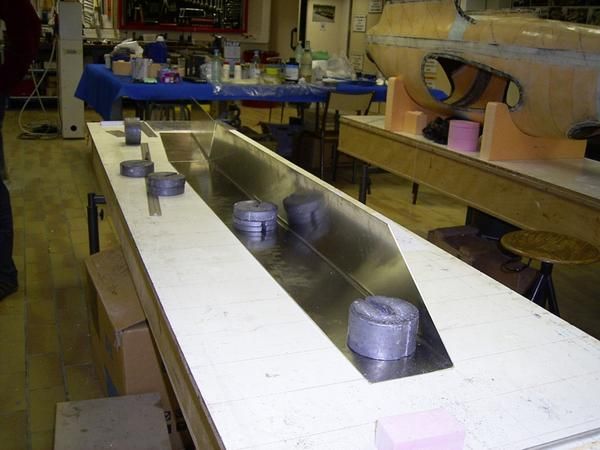

Photo : Ces toles pliées vont servir de moules pour la fabrication des longerons.
Photo : 00160.jpg

Photo : 00165.jpg
Photo : La forme des longerons est tracée puis découpée dans des plaques de mousse de PVC.
Photo : 00175.jpg

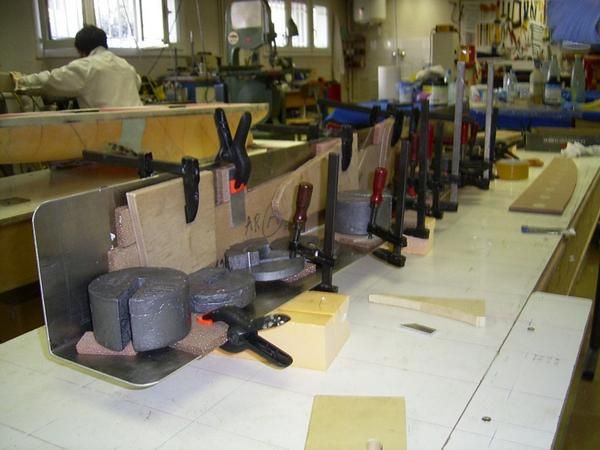

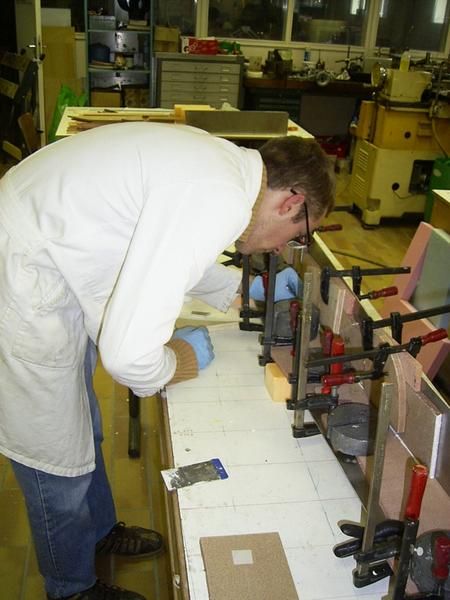

Photo : Les différents morceaux de mousse sont collés ensemble dans le moule.
Photo : 00178.jpg
Photo : 00179.jpg
Photo : On obtient une ébauche de longeron.

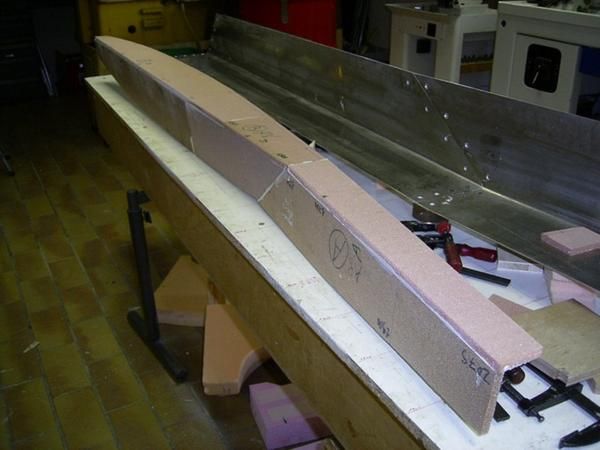

Photo : 00185.jpg
Photo : Le longeron est en place, mais doit encore être retaillé au profil exact de la coque.
Photo : Une fois ajusté il s\'intègre parfaitement.

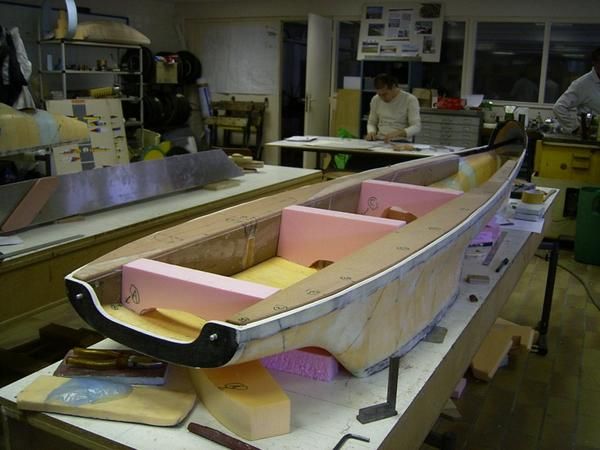

Photo : Ici on voit les deux longerons mis en place dans la coque. Ils ne sont pas encore stratifiés, c\'est-à-dire qu\'ils doivent recevoir des couches supplémentaires en matériaux composites.
Photo : On commence à préparer la stratification...
Photo : Ici, Driss pose la bande de carbone qui fait office de renfort principal.

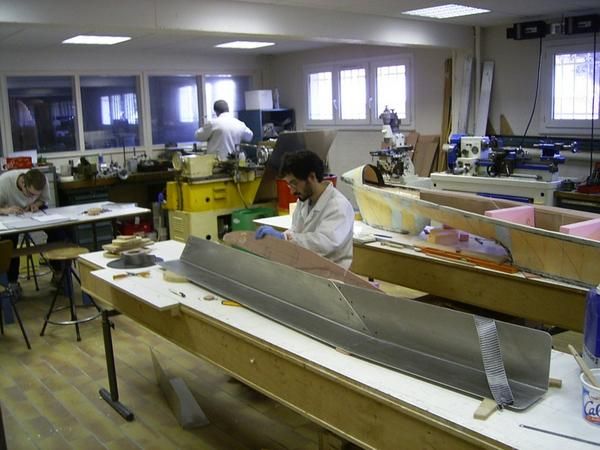

Photo : Le moulage doit s\'effectuer sous vide et Baptiste découpe donc les auxiliaires permettant de mener à bien l\'opération: séparateur perforé, drain et sac à vide.

Photo : Puis il découpe la soie et le carbone nécessaire à l\'opération.
Photo : On commence par appliquer deux couches de soie sur le moule, encollées à la résine époxy.
Photo : 00330.jpg
Photo : Ici on peut voir, à doite sur le longeron, une petite pièce de bois incrustée dans la mousse. Cet insert est destiné à recevoir la fixation du système de freinage avant. De tels inserts sont présents à tous les endroits où des efforts importants sont introduits dans la structure, comme les fixations du harnais ou des supports de roue.
Photo : 00340.jpg

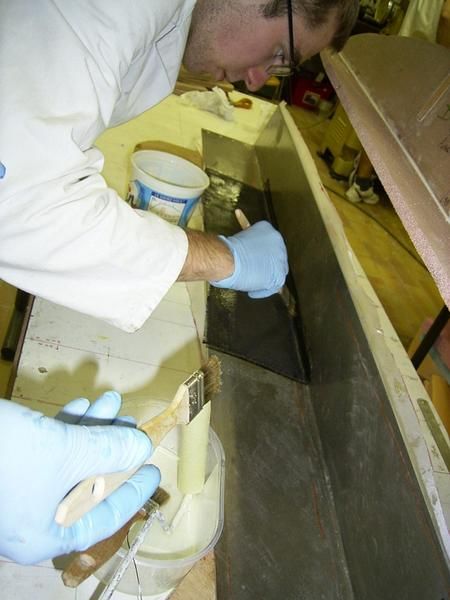

Photo : Un renfort de carbone placé à un endroit stratégique.
Photo : Le moule est ici recouvert de deux couches de soie correctement imprégnées.

Photo : On vient ensuite mettre en place le longeron en mousse dans le moule...
Photo : 00355.jpg
Photo : ...avant de poser de nouvelles couches de soie  par dessus.
Photo : 00365.jpg

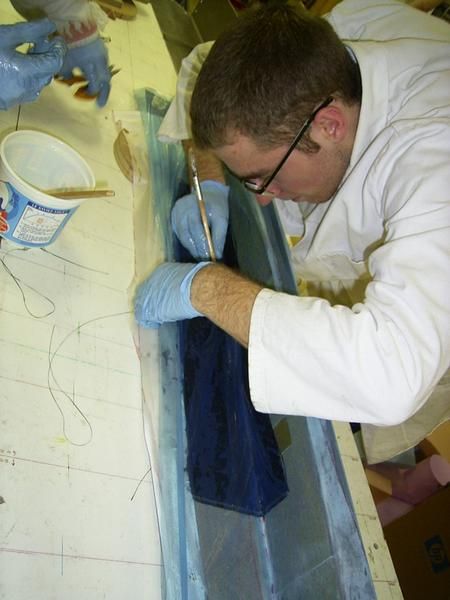

Photo : Ici, Driss met en place le séparateur perforé dont nous verrons l\'utilité un peu plus tard...
Photo : 00375.jpg

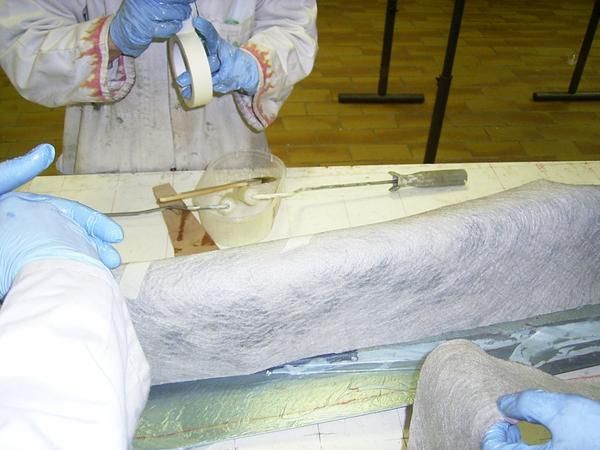

Photo : Ce moleton appelé drain sert à permettre l\'évacuation de l\'air et l\'absorption de l\'excés de résine. La résine en surplus va en effet passer de la pièce vers le drain à travers les trous du séparateur perforé. Le séparateur permet aussi au drain de ne pas se coller sur la pièce.

Photo : L\'ensemble est enfilé dans la  \"chaussette\" géante du sac à vide.
Photo : En bas, on peut voir le tuyau de la pompe à vide qui permet d\'extraire l\'air du sac. Le sac à vide va alors presser et compacter la pièce dans le moule alors que l\'excés de résine est évacué dans le drain.
Photo : 00395.jpg
Photo : 00400.jpg

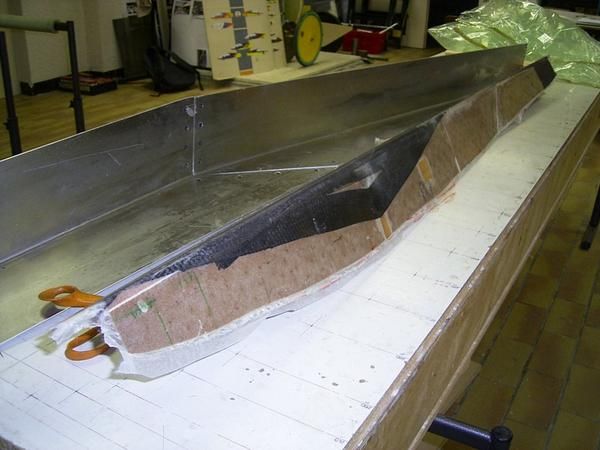

Photo : Le longeron aprés démoulage. Il pèse 630g et la surface qui était au contact du moule est parfaitement polie.
Photo : 00404.jpg
Photo : Les deux longerons ajustés dans la coque.

Photo : Ce cône de plexiglas est en fait le feu arrière de TIM04. La pièce métallique, usinée sur une fraiseuse à commande numérique, va permettre de déformer le cône au profil exact de la voiture.
Photo : La même pièce aprés polissage

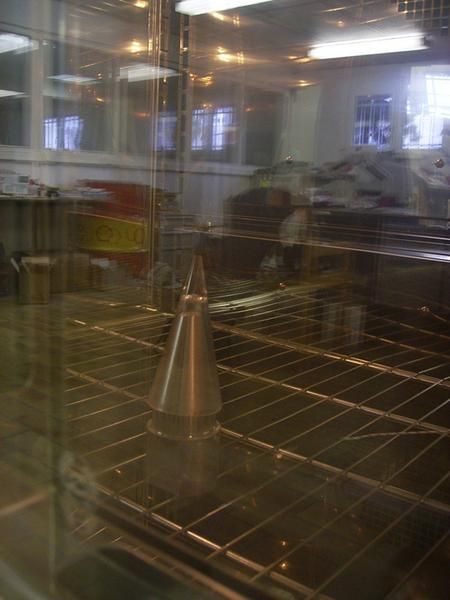

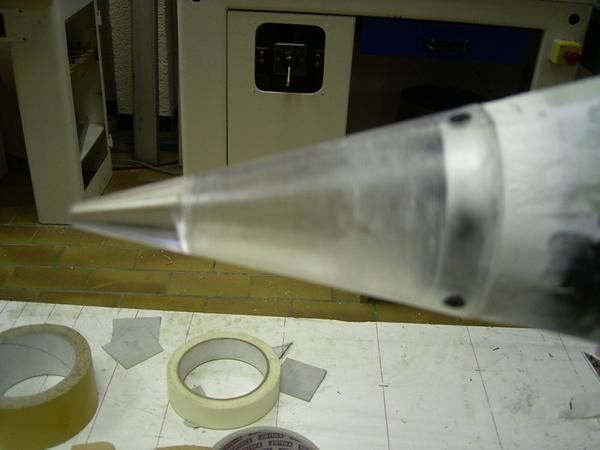

Photo : Dans le four, la cône sur son moule. COmme le profil désiré n\'est pas exactement un cône de révolution, nous sommes obligé de déformer un cône usiné en tournage sur un moule métallique.
Photo : Le feu arrière est collé en place aprés avoir été déformé au bon profil.
Photo : Le tout fixé avec quelques vis.
Photo : Driss et Baptiste préparent une pièce en carbone moulée au sac sous vide.
Photo : Grégory taraude un bloc d\'aluminium qui fera partie d\'un moule pour une pièce en carbone.

Photo : Tandis que Xavier et Guillaume percent d\'autres pièces elles aussi destinées à des moules.
Photo : Moulage du second longeron.

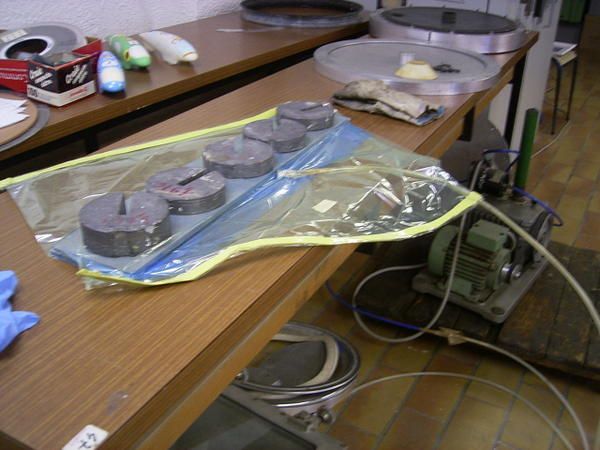

Photo : La pièce de Baptiste et Driss.

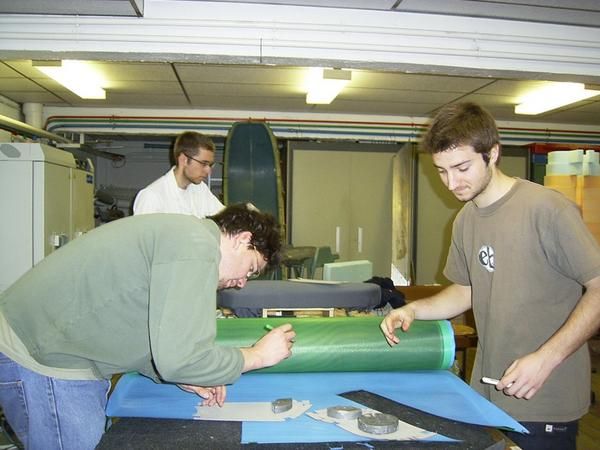

Photo : Déoupage de tissus de carbone préimprégné pour diverses pièces.
Photo : 00801.jpg
Photo : 00802.jpg
Photo : Les découpes sont placées sur un moule en aluminium, puis on enlève les feuilles de protection bleues et vertes.

Photo : 00806.jpg
Photo : La pièces est ensuite recouverte de séparateur perforé...
Photo : ... et de drain ...
Photo : Grégory place des bandes de carbone dans un moule.
Photo : 01010.jpg
Photo : La pièce finale une fois démoulée: il s\'agit du longeron transversal qui sert à tenir les roues avant.
Photo : La longeron transversal fixé aux deux longerons principaux.

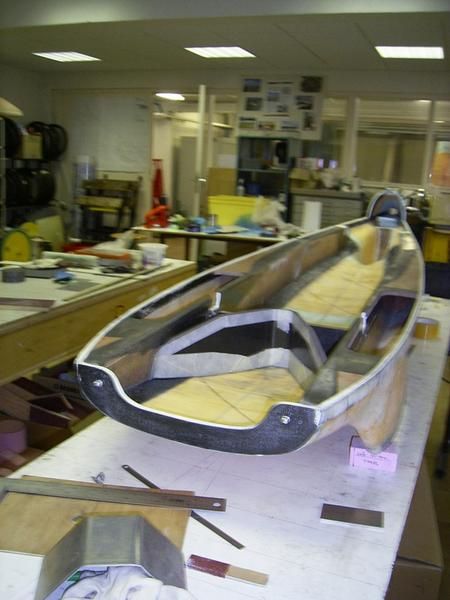

Photo : Les trois longerons ne sont pas encore collés mais ont été ajustés au profil exact de la coque.
Photo : Un autre longeron triangulaire sert de butée au longeron transversal pour le réglage des roues avant.
Photo : Ici, on colle deux plaquettes, mises en position par une plaque d\'aluminium. C\'est sur ces plaquettes en bois recouvert de carbone que sera fixé le support moteur.
Photo : Les plaquettes sont collées sur des renforts de carbone. Ici les longerons ont été enlevés, mais ils viendront par la suite rigidifier ces fixations.

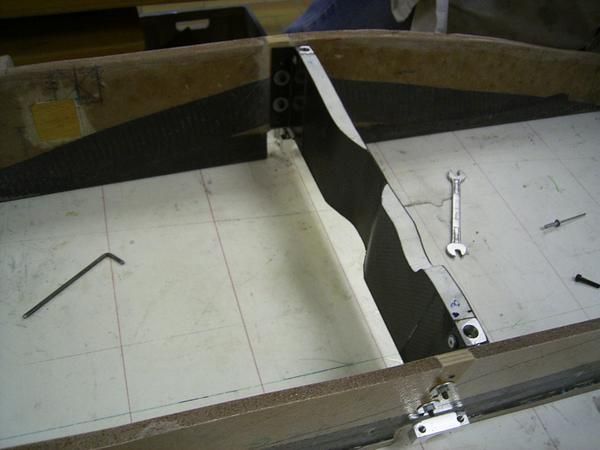

Photo : On voit sur cette photo le longeron transversal avant, sur lequel ont été fixés les supports de roues avant.
Photo : Le train avant est terminé!
Photo : Une opération importante: la solidarisation définitive des trois longerons.

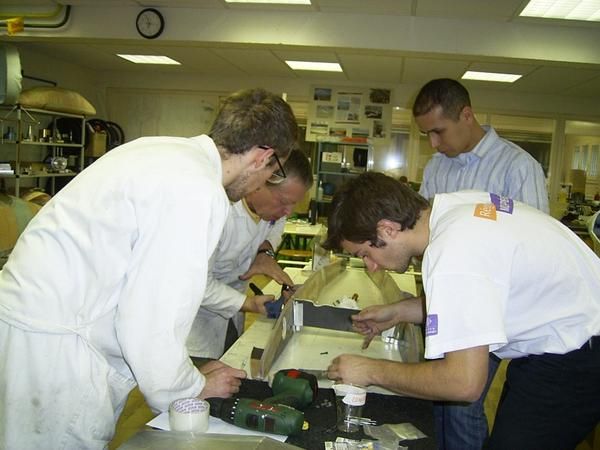

Photo : Les choses doivent être faites proprement et nécessitent de nombreuses mains.
Photo : 01061.jpg
Photo : 01062.jpg

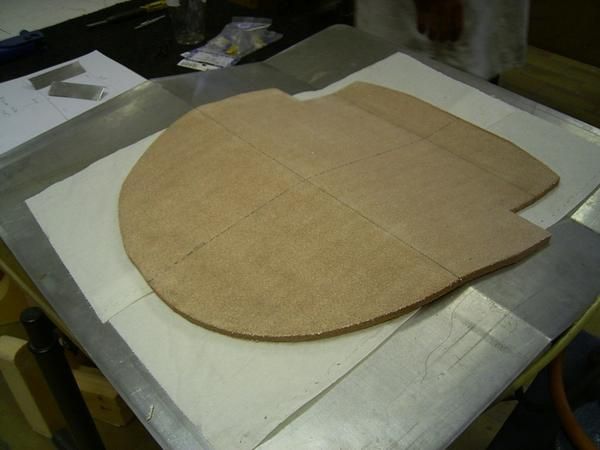

Photo : Cette plaque de mousse est l\'ébauche de la cloison séparant le compartiment moteur du cockpit.
Photo : La plaque de mousse a été déformée à chaud par Nicolas et Harmonie sur un moule constitué d\'une plaque d\'aluminium pliée.
Photo : Un moule d\'aluminium qui servira à réaliser une pièce en fibre de carbone relativement complexe...
Photo : La fabrication de pièces en carbone demande une certaine expérience. Avant d\'obtenir cette expérience, on rate un grand nombre de pièces...

Photo : Voici quelques pièces réussies, qui constitueront le support moteur/roue arrière.

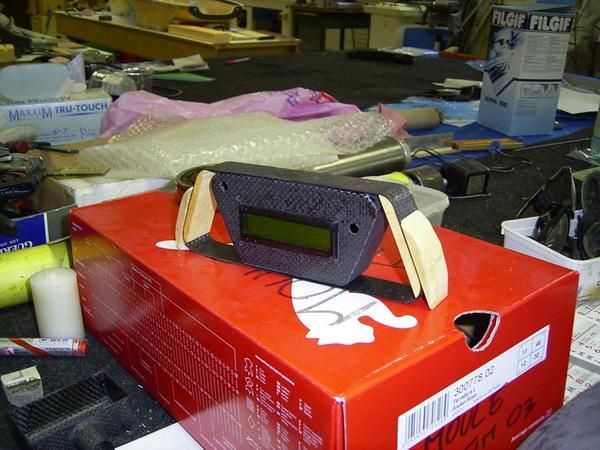

Photo : Le manche de commande de TIM04 presque terminé.
Photo : 01315.jpg
Photo : Baptiste fait une tête bizarre...
Photo : Encore des pièces en carbone...
Photo : Driss prépare le moule d\'une petite pièce.
Photo : Anthony et Jonathan à la découpe de carbone préimprégné.

Photo : Pour fabriquer un tube de carbone, on roule une feuille en fibres de carbone autour d\'un mandrin d\'acier.

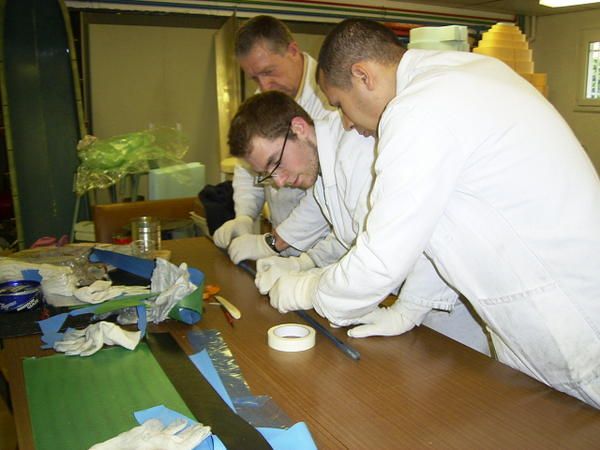

Photo : 01352.jpg
Photo : Le tube est ensuite recouvert de cellophane enroulé régulièrement.
Photo : Le moule est déformé pendant la cuisson de la pièce pour obtenir un tube cintré. Au four, le cellophane se rétracte et presse le composite sur son moule.
Photo : Préparation du collage des longerons sur la coque.
Photo : Les surfaces de collage sont poncées et enduites de mastic.
Photo : 01510.jpg

Photo : 01515.jpg

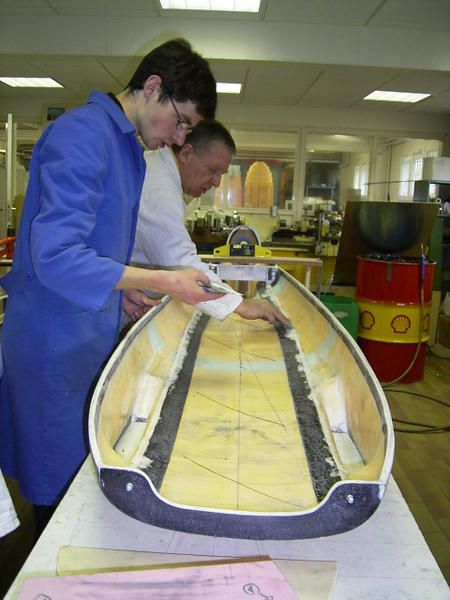

Photo : 01520.jpg
Photo : Une fois les poutres mises en position, il s\'agit de tout maintenir en place
Photo : 01530.jpg
Photo : 01535.jpg
Photo : Guillaume et Matthieu imprégnent la soie de la plaque qui servira de cloison entre le cockpit et le moteur.

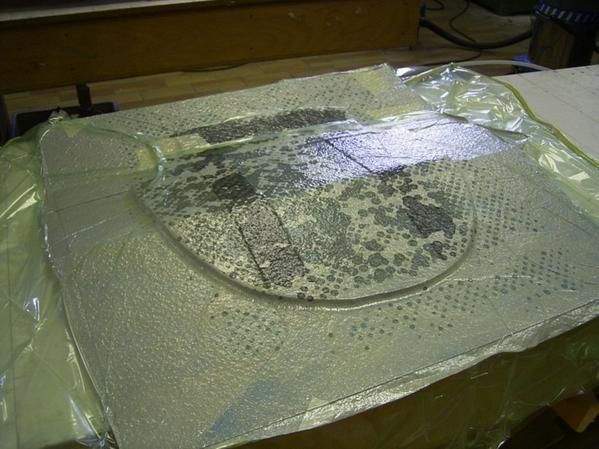

Photo : La cloison polymérise sous vide.

Photo : 01607.jpg
Photo : Le chassis sur lequel vient d\'être monté la cloison. On peut voir l\'ébauche du siège.
Photo : La tige noire est en fait la future bielette servant à transmerttre les mouvements du manche à la direction arrière.
Photo : L\'ébauche du siège et les logements extincteur/talkie walkie.
Photo : Montage du support de roue/moteur arrière.
Photo : Vérification de l\'alignement dans la coque.
Photo : 01615.jpg

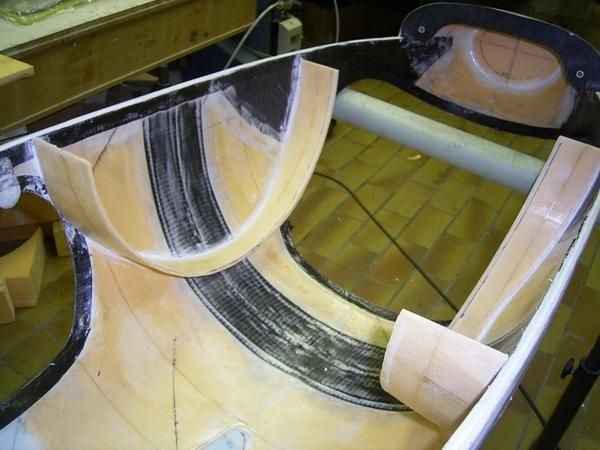

Photo : Ces deux arceaux de mousse recouverts de soie ont été moulés sur une tole cintrée à la forme des roues.
Photo : ... et servent de cache-roues.
Photo : Un morceau de faisceau électrique. Ces quelques fils représentent une journée de travail à eux seuls.
Photo : Des auxiliaires commencent à être montés : direction, faisceau électrique, compteur de vitesse...
Photo : Quelques supports pour différents auxiliaires.

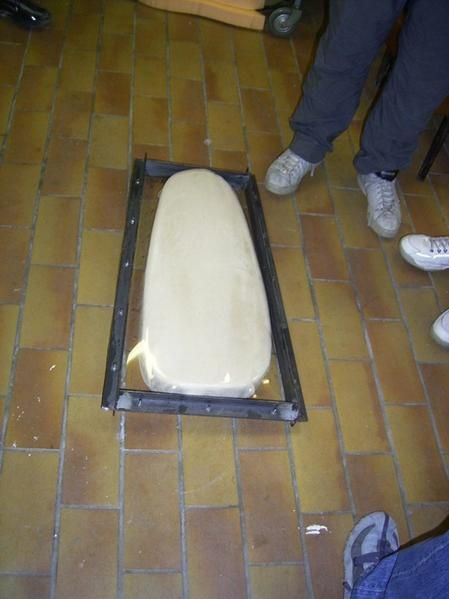

Photo : Une plaque de polycarbonate est déformée à chaud (180°) sur un moule pour obtenir la forme d\'une fenêtre latérale.
Photo : 01705.jpg

Photo : Il ne reste plus qu\'à découper le plastique.

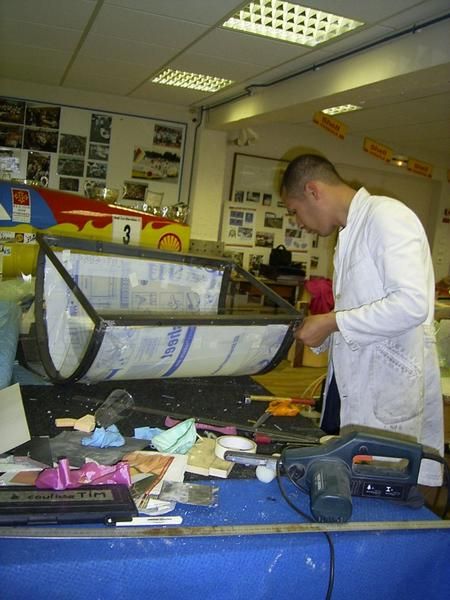

Photo : Ce cadre, fabriqué par Driss, sert à tenir la feuille de polycarbonate utilisée pour la verrière avant.
Photo : Driss prépare le plastique pour son passage au four.
Photo : Une première verrière ratée...
Photo : ...et une réussie!

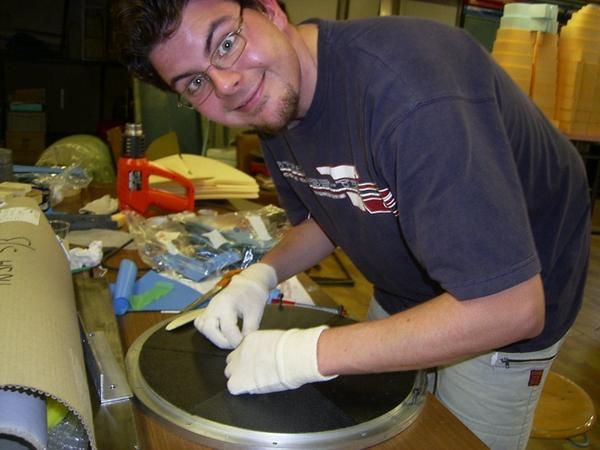

Photo : Thomas occupé à la fabrication de flasques de roue en carbone.
Photo : Le flasque est composé d\'un sandwich de 5mm de mousse entouré de feuilles de carbone.

Photo : 01815.jpg
Photo : Baptiste s\'attaque à une jante radiale en carbone monolithique.

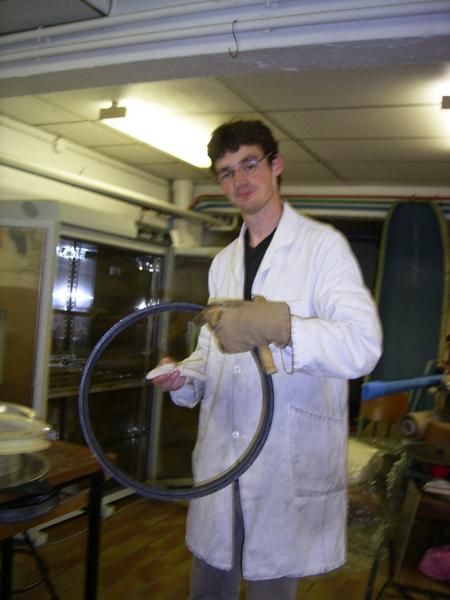

Photo : Et une jante démoulée et réussie!
Photo : Trois pièces pour une roue: deux flasques et une jante.
Photo : 01835.jpg

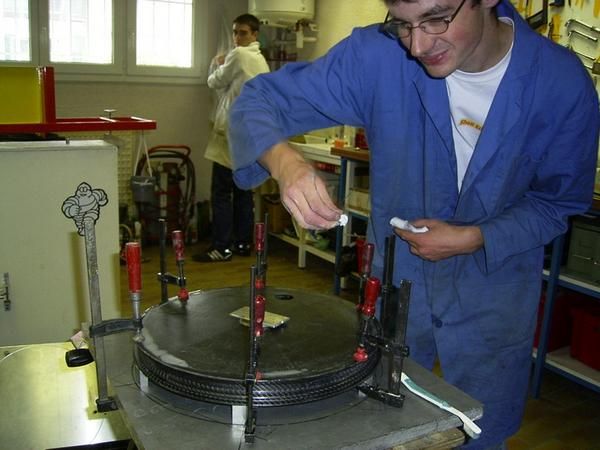

Photo : Collage des éléments d\'une roue.
Photo : 01845.jpg

Photo : 02000.jpg
Photo : Guillaume et Baptiste placent les fixations du harnais.
Photo : 02010.jpg
Photo : 02015.jpg
Photo : 02020.jpg
Photo : 02025.jpg

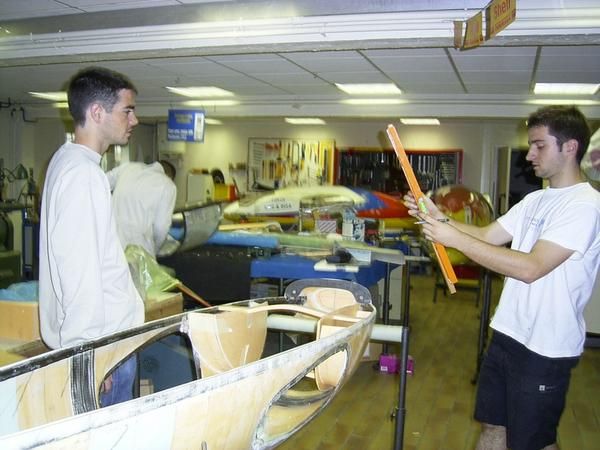

Photo : 02030.jpg

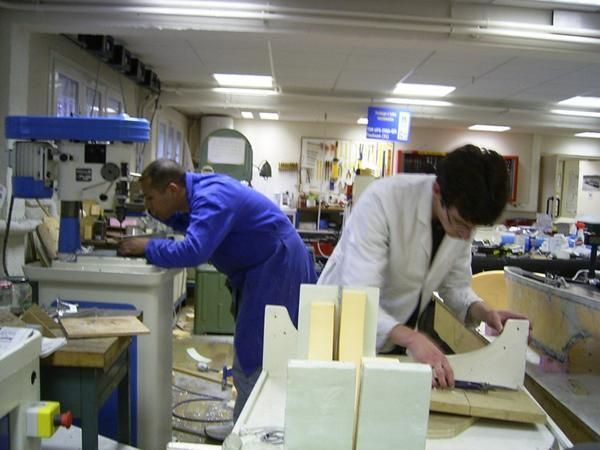

Photo : 02035.jpg
Photo : 02040.jpg
Photo : Calculs savants autour du support moteur...
Photo : Les nouveaux freins hydrauliques, sur un étrier maison.

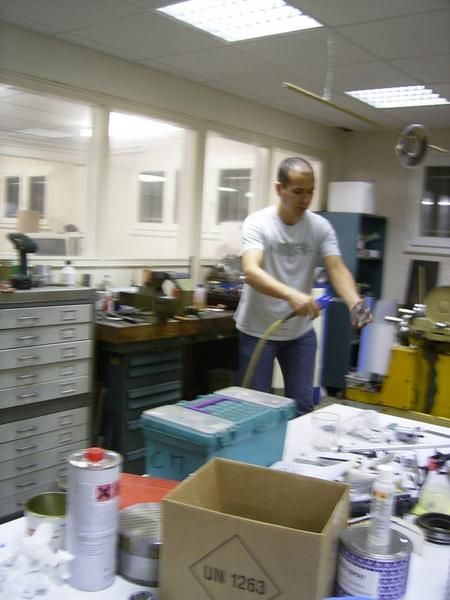

Photo : 02050.jpg
Photo : 02055.jpg
Photo : La coque vient de recevoir une couche d\'aprêt polyester.

Photo : 02105.jpg
Photo : 02110.jpg
Photo : 02115.jpg
Photo : 02120.jpg

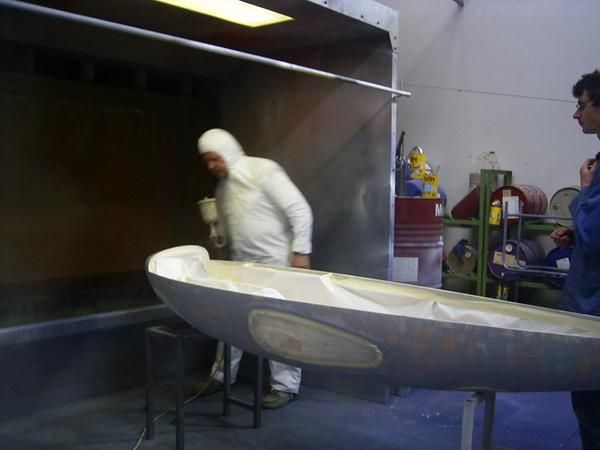

Photo : Yves et son pistolet à peinture.
Photo : 02130.jpg
Photo : Dernières vérifications sur le réglage des freins avant.

Photo : 02140.jpg
Photo : Des fils partout...
Photo : Un qui travaille, cinq qui regardent...

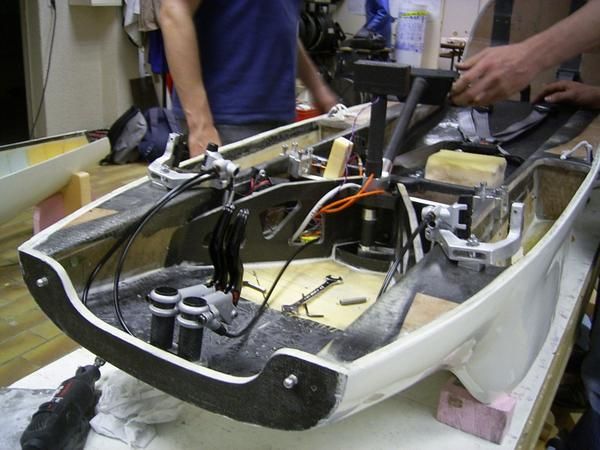

Photo : Une vue des systèmes de freinage.
Photo : 02147.jpg
Photo : 02148.jpg
Photo : 02150.jpg

Photo : On pose les derniers autocollants...

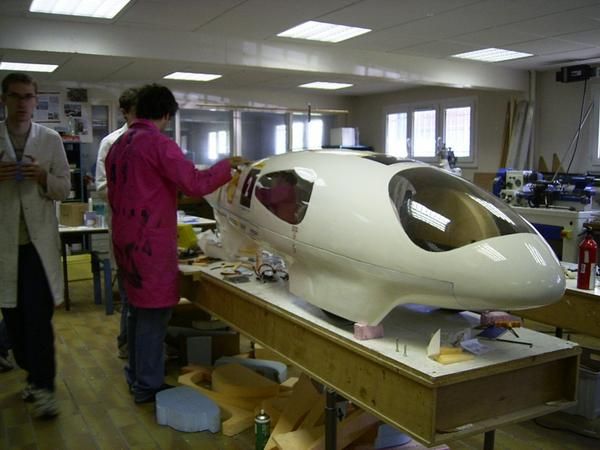

Photo : La voiture terminée, jeudi 10 mai à 23h.
